這兒有3個“秘方”，助您提高隔離式電源的效率

發布時間：2020-02-24 責任編輯：lina

【導讀】在大多數降壓調節器的典型應用中，使用有源開關而非肖特基二極管是標準做法。這樣能大大提高轉換效率，尤其是產生低輸出電壓時。在需要電流隔離的應用中，也可使用同步整流來提高轉換效率。圖1所示為副邊同步整流的正激轉換器。

如何提高隔離式電源的效率?

在大多數降壓調節器的典型應用中，使用有源開關而非肖特基二極管是標準做法。這樣能大大提高轉換效率，尤其是產生低輸出電壓時。在需要電流隔離的應用中，也可使用同步整流來提高轉換效率。圖1所示為副邊同步整流的正激轉換器。

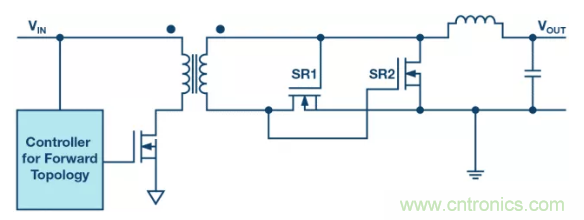

圖1. 正激轉換器的自驅動同步整流

驅動開關進行同步整流可以通過不同方式實現——

一

一種簡單的方法，涉及到跨越變壓器副邊繞組來驅動。如圖1所示。本例中，輸入電壓范圍可能不是非常寬。使用最小輸入電壓時，SR1和SR2的柵極需要有足夠的電壓，以便開關能夠可靠地導通。為確保MOSFET SR1和MOSFET SR2的柵極電壓不超過其最大額定電壓，最大輸入電壓不能過高。

在所有帶同步整流的電源中，電路中可能會產生負電流。例如，若電路輸出端電容在電路通電之前便已預充電，則電流可能會從輸出側流向輸入側。負電流可能會提高M(jìn)OSFET SR1和MOSFET SR2的電壓，致使其受損。務必小心保護開關，避免受此類事件影響。

二

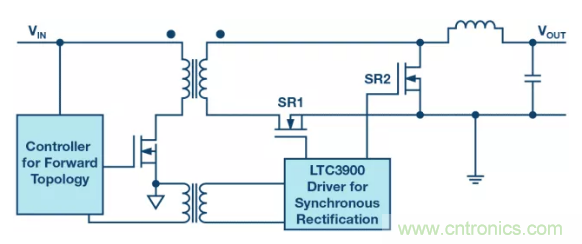

圖2顯示一種利用LT3900實現同步整流的方法。此控制器驅動正激拓?fù)渲械耐秸鏖_(kāi)關SR1和SR2。

圖2. 帶專用驅動器IC的正激轉換器的同步整流。

這種設想很有效。但是，LTC3900需要防止負電流流過外部開關。首先，器件需要快速檢測負電流；然后，SR1和SR2開關需要迅速斷開。為防止在啟動期間或可能的突發模式中發生電路受損，這樣的做法很有必要。

三

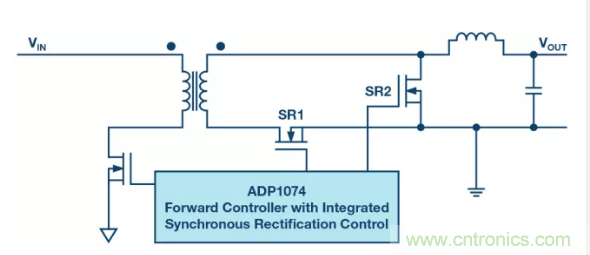

圖3顯示了一種采用新型ADP1074的非常優雅的電路設計。輸出電壓信息通過反饋引腳檢測。為防范某些情況下（例如輸出電壓已預充電時）負電流流過SR1和SR2開關的風險，同步整流未激活。兩個開關的體二極管執行整流。這樣便可防止開關受損。利用ADP1074內置的i Coupler®技術，可實現無負電流流動的安全操作。
