【導讀】有人為你針對工業4.0、5G通信、智能汽車、清潔能源、物聯網邊緣節點這些熱門應用，梳理其對基礎支撐技術之一的電源正提出什么樣的需求變化，并從上萬種ADI Power by Linear電源產品中精挑細選了幾大類重中之重的創新產品和技術，然后進行深入剖析和闡述梳理如何實現“高效率、低EMI和小尺寸”永無止境的創新剛需…..，參加這樣的一場工作坊會是怎樣一種體驗?zāi)兀?/strong>
讓我們通過本文以管窺豹，一起跟隨剛剛在京結束一場Power Workshop宣講的ADI電源產品中國區市場總監梁再信（Lorry），來感受ADI對市場需求變化的深刻洞察，以及該公司相應的創新電源解決方案如何幫助工程師應對一系列電源設計挑戰！
圖1：ADI電源產品中國區市場總監梁再信(Lorry)主講Power Workshop
可靠高效的電源：工業4.0的重要加速器
工業4.0應用要實現更高的生產率就會需要滿足以下幾個方面的創新需求：柔性、效率、通信、安全性、可靠性。而所有工業產品的應用都離不開電源。在高效率、小體積、低EMI這三個維度，ADI能夠提供非常強大的支持以及一系列創新產品來滿足不同工業應用領域電源的安全性和可靠性要求。

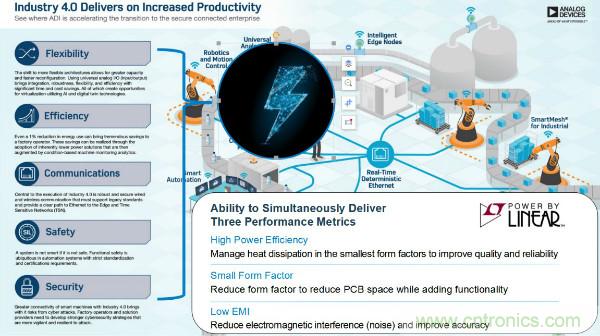

圖2：ADI Power By Linear“三大性能指標“同步實現，助力向工業4.0過渡
在諸如馬達控制等典型的工業控制系統中，輸入端的EMI、噪聲對整個系統的穩定性都非常關鍵，與此同時因?yàn)楝F(xiàn)在的系統功耗也是一個問題，為了做合路，過去都會用到二極管，對于高電流的應用來講，用普通的二極管會有很多的弊端，ADI創新地推出了理想二極管方案，并為提升整個系統的安全性和效率做了非常多的工作。
例如圖2中的正高電壓理想二極管控制器LTC4357用于驅動一個外部 N 溝道 MOSFET 以取代一個肖特基二極管，可實現非常低的壓差（MOSFET管的導通電阻是非常低），極大提高效率，從而能夠有效幫助降低功耗、熱耗散、電壓損失并縮減 PC 板面積（無需散熱片），并提高了可靠性，增強了系統整體效率。

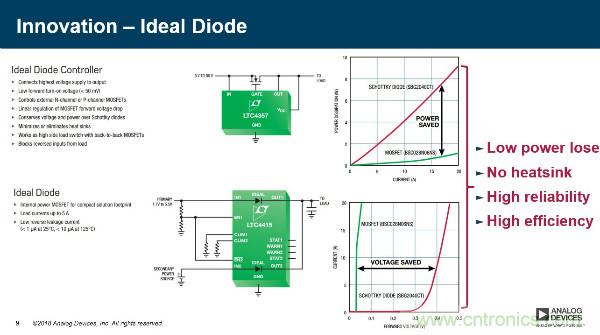

圖3：工業控制系統輸入側的創新——理想二極管方案
在工業領域，EMI是繞不開的問題。“我們無法想象在一個大批量機器人的工廠，因?yàn)镋MI的問題，系統死機了，造成的影響是非常巨大的。系統死機的原因有很多種，其中電磁干擾就是一個重要的原因。”Lorry表示。
為了應對很難實現的電源超低EMI挑戰，ADI的Silent Switcher技術特別對噪聲和干擾來源進行了深度優化。從工程物理的角度實現了突破和創新。它在芯片設計上做了兩個反向的電流環，兩個反向回路的最大好處是產生的磁力線是閉合的，對外界EMI的干擾就會小很多。在微觀上，不再用金線去綁定內核，而是用倒裝的方式縮減環路面積，進一步讓EMI降到最低。通過一系列工藝的優化，就得到了非常好的EMI性能，無需特別優化， 標準設計即可足CISPR25 Class 5 EMI標準。
Lorry舉例了采用Silent Switcher技術的最新一代LT8614芯片。它不僅通過兩個反向的電流環路優化磁場閉合路徑，同時通過系統環路優化將SW上升沿的振鈴控制得非常小，再加上其高度優化的封裝工藝，其EMI相當?shù)汀３酥猓€極大降低了紋波，解決了噪聲問題，將系統的可靠性、穩定性都能做得非常不錯。

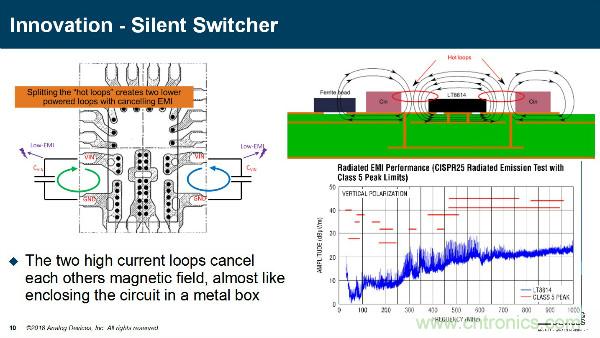

圖4：Silent Switcher實現超低EMI開關電源
“Silent Switcher是全球電源技術過去幾年最大的創新，它是一個技術平臺，未來ADI Power By Linear’產品都會盡可能的往這個技術平臺上遷移。”Lorry透露，“在中國機器人、工業控制領域，甚至在汽車領域，大部分客戶對Silent Switcher技術都非常感興趣，因?yàn)樵谶^去，幾乎所有工業客戶或者汽車客戶，光是要解決EMI的認證問題都要通過半年的時間去做整改，通過之后才可以上市。Silent Switcher技術的出現，幫我們客戶節省了大半年的時間。”
在工業領域，小體積也是人們推動的一個方向。ADI以µModule為主的寬泛高性能模塊電源模塊產品組合則給業界帶來一次又一次“小即是大”的驚喜，并且在ADI的電源產品里是一個非常齊全的產品系列。
現在工業設計的密度和板卡的復雜程度越來越高，而且人機界面、控制、回路、軟件的可靠性、系統的穩定性所花的功夫會越來越多，如何降低客戶設計難度，加快產品設計的迭代速度，如何幫助客戶縮減電源電路板的尺寸和電路設計的復雜程度？ ADI在10年前就推出劃時代的電源模塊產品µModule，將過去非常復雜的電源系統集成在一個模塊里，客戶不需要關注電源的噪聲、紋波，只需像LDO那樣簡單拿過來用就可以了，效率也非常高。

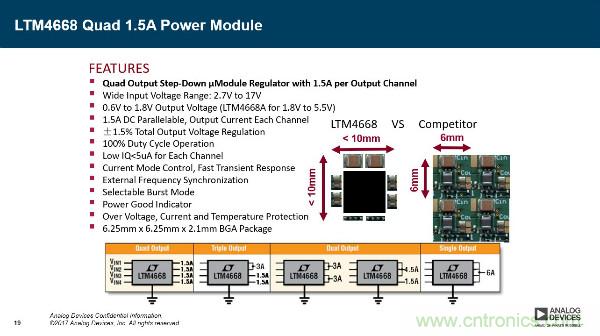

例如，超薄的雙通道、超薄、2.5A 或單 5A 降壓型 DC/DC μModule 穩壓器LTM4622體積只有6.25mmX6.25mmX1.8mm，可提供非常好的性能和輸出。而另一個更高集成度的例子是LTM4668也是針對工業領域，尺寸是 6.25mmX6.25mm，厚度只有2.1mm。電壓在基于電流反饋模型對整個環路做控制，可以通過把不同的輸出并聯在一起，可以得到不同電流的組合。
圖5：Module超薄電源模塊幫助減小PCB占位和集成更多功能
許智能汽車一個安全的未來
無論對于自動駕駛單元、電源/電池管理、動力總成還是信息娛樂系統、車燈照明等等，在汽車電源產品領域的變遷過程中，“安全”始終是一個關鍵詞，而在ADI提供的創新解決方案中，這一點可能反映為Lorry演講中提到的超低噪聲（電磁干擾）、電池主動均衡和能量優化（安全駕駛更長距離）、高低壓雙向轉換、新的浪涌和高壓保護機制等等創新技術特性。
激光雷達、普通雷達、相關測量測控單元是未來自動駕駛非常核心和關鍵的平臺。Lorry介紹說，因?yàn)槔走_(dá)和激光雷達的精度和性能、穩定性非常重要，所以針對雷達、射頻、高頻應用，ADI推出了全球噪聲最低的幾款電源：如LT3042、LT3045，噪聲只有0.8微伏，與電池差不多。正是這樣技術的推動和發展，使ADI能夠?yàn)樽詣玉{駛領域提供更好的性能和可靠性，推動產業的發展。

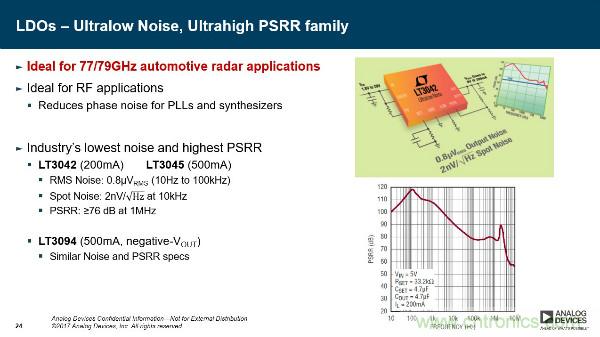

圖6：77/79GHz汽車?yán)走_(dá)應用的理想LDO選擇
而針對汽車系統中不同電壓共存在情況，LTC3871的設計思路就是如Lorry所介紹的，“日益復雜的車載電子功率增加帶來的電流增加伴隨的更粗的電纜提供更大的電流能力。48V系統的出現是為了優化電纜和車身布線，但是很多系統裝備，依然在短期內沒法向48V系統遷移，因此相當一段時間內，會出現48V系統和12V系統共存的局面，把一個48V的電池組和12V的電池組連接起來，可以雙向供電，并對48V和12V系統進行管理。這樣就可以保證在整個汽車系統安全運行的問題。”

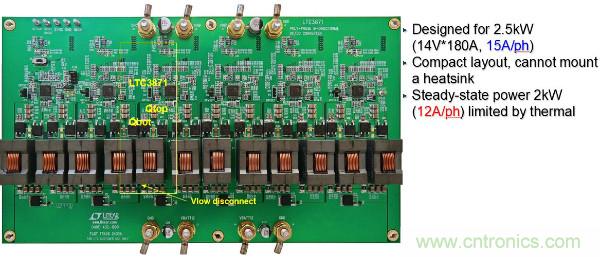

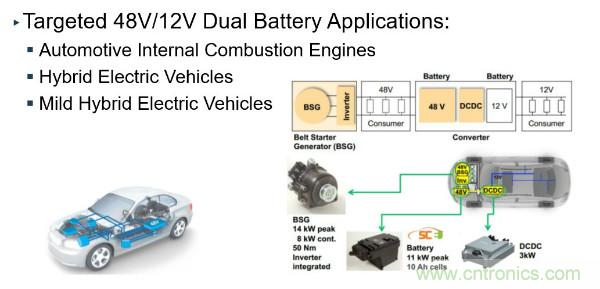

圖7：針對48V/12V雙電池應用的雙向多相同步降壓/升壓控制器方案
為此，Lorry還在現場為各位媒體展示了上圖這樣的一個系統板，并解釋到：“它的轉換功率有2.5千瓦，能夠提供非常好的穩定性。這個在新一代48V系統的汽車?yán)锩媸欠浅?biāo)準的配置，也可實現雙向電壓轉換。”
而從汽車系統的安全性和可靠性來講，汽車還會因?yàn)殡娖亢驮絹碓綇?fù)雜的系統而在啟動時或受到意外干擾時會出現瞬間高壓情況，而這很可能導致組件的壞損。傳統的解決方案是加TVS管，但它有比較大的體積和相對高的重量等缺點。那么ADI是怎么解決的呢？
圖8：可替代TVS和保險絲的浪涌抑制器方案
Lorry解答到：“可考慮采用浪涌抑制器（Surge Stopper）系列產品來保護汽車各種功能模塊。通過反饋環路和MOSFET控制把瞬間脈沖的干擾電源尖峰部分全部消掉，確保輸出電壓在我們設定的標準范圍之內，車身系統系統會更加安全。再結合可控的電源工藝，車身系統就不會因?yàn)橐馔獾母蓴_造成組件損壞。”
直面5G通信的高功率密度高芯片功耗挑戰
眾所周知，從2G、3G、4G到5G，不管是射頻器件還是電源器件，每一次通信系統的迭代里面都有ADI的重度參與。
當下的5G通信系統需要非常高的功率密度；因此，芯片的功耗和轉換效率面臨較大的調整。Lorry介紹說：“傳統的DC/DC電源，因?yàn)镸OSFET的開關損耗和電感轉換損耗的存在，效率沒有辦法在當前構架下取得突破性進展，ADI在研發了一種沒有電感的變換器LTC7820，可以將效率提升到99%高。但是因?yàn)榈湫凸ぷ髟硎菍⑤斎腚妷簩φ劢祲鹤儞Q，不能調整輸出電壓，因此ADI又開發了一個混合型的開關電源LTC7821，綜合了無電感高效變換器和高性能降壓電路的優點，加以其它技術與原理應用，在輸出電壓可以隨意調整的同時，依然將效率保持在97%以上。”
圖9：無電感總線轉換器LTC7820可在郵票大小的面積上實現97%以上的效率
ADI在通信應用的電源技術創新和調整方面還做了很多其它的改進。比如結合理想二極管的優點支持熱插拔，能夠讓通信系統獲得比以前更好的穩定性。以及通過帶數字接口的電源管理系統可以記錄每一路的電源狀態、電壓、電流、溫度等，甚至可以控制輸出的電壓。尤其當系統不穩定時，可以通過PSM得知電路故障所在。因此，PSM的測量和輸出的調整功能在通信領域越來越受到重用。
圖10：帶數字接口的電源監控系統（PSM）
除了PSM，POE（Power over Ethernet）在通信領域的應用也非常的廣。POE可以通過網線傳輸數據和電源。Lorry分享到：“ADI現在已經推出了150瓦的POE的解決方案，此方案最大的好處是可以對通信的應用和布局提供高達150瓦的功率。面對大功率的遠端設備供電，150瓦可以提供非常完美的解決方案，這也是我們在通信方面強有力的一個技術平臺。”
為高效、清潔、可靠的能源系統做配套
能源是關系國計民生的重要話題。無論對于智能電網、可再生能源生成和存儲、企業能源管理、電動汽車充電樁基礎設施等，ADI都能提供很好的配套電源技術方案。

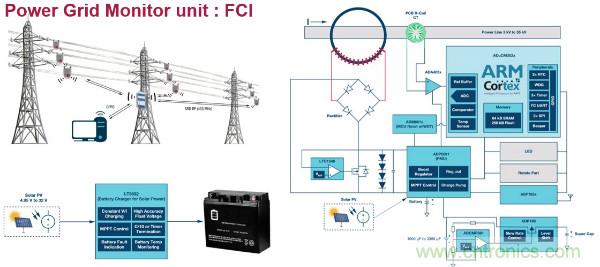

圖11：ADI擁有完整的太陽能供電的電網監控單元FCI方案
常見的電網輸配電通常會有諸如FCI等監控設備，但對于高壓電塔的供電怎么解決呢？Lorry解釋到：“ADI在這種FCI上有非常完整的解決方案。通常通過互感器或太陽能供電，通過高性能MPPT最大功率點跟蹤及充電管理器件的應用，電池可以在同樣光照情況下獲得最大的太陽能能量。”
在電力供應中，為了保證系統不斷電，ADI還提出用超級電容做備份電源，并為它提供完備的能量存儲和管理方案。比如LTC3350，它對四個法拉電容做監控，不僅能夠?qū)﹄娙葑銎胶夂统?放電管理，同時還補充電容的內阻，以及自動對所有電容做能量均衡，功能十分強大。
能量采集技術創新，實現物聯網節點終身免維護
針對智能穿戴式設備以及更多物聯網終端節點的持續方便供電問題，ADI做了非常多的探索，能不能把振動、溫差、光、磁場等變成需要的能源呢？為此ADI也推出了一系列創新產品，如圖12。

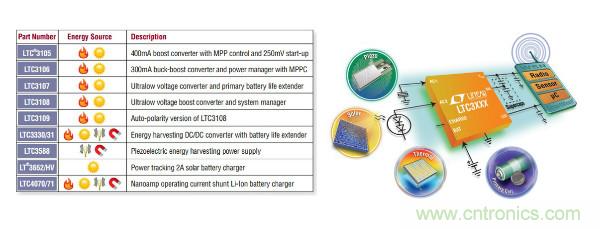

圖12：ADI提供齊全的能量采集器件。
此外，ADI在其它IoT方向也實現很多重大的突破。比如通過光學和運動檢測、阻抗、生物電位和信號調理技術造就當今世界在無線、可穿戴生命體征監護(VSM)的進步的醫療保健技術。以及通過精確的地理位置檢測、智能數據采集和傳感器融合技術實現實時自主決策、更高的資源效率、更簡便的互聯農場生態系統連接的智慧農場等。
限于篇幅，筆者無法一次性將Lorry的精彩演講內容全部呈現，想最后援引一句Lorry的總結發言：“Power By Linear這個子品牌體現了ADI功率產品未來的發展方向，我們考慮的是如何創新，如何提供高性能方案，并能夠提供全球最好的技術支持以及最好的可靠性和穩定性，幫助客戶在更多熱點和新性市場去拓展自己的創新版圖。”
