當電流通過時，LED（發光二極管）就會發光。為 LED 供電的簡單電路是一個帶有串聯電阻和 LED 的電壓源。這種電阻器通常稱為鎮流電阻器。鎮流電阻用于限制通過 LED 的電流并防止電流過大而燒壞 LED。如果電壓源等于 LED 的壓降，則不需要電阻。LED 還可采用集成封裝，并配有用于 LED 操作的正確電阻器。
LED用電阻
使用歐姆定律和基爾霍夫電路定律可以輕松計算鎮流電阻器的電阻 。從電壓源中減去額定 LED 電壓，然后除以所需的 LED 工作電流：
R=V?VLEDI
其中V是電壓源，V LED是 LED 電壓，I 是 LED 電流。這樣您就可以找到正確的電阻來實現 LED 的正常運行。
這種帶有鎮流電阻的簡單 LED 電路可用作 DVD 播放器或計算機顯示器的電源指示燈。盡管該電路廣泛應用于消費電子產品中，但其效率并不高，因為電壓源的剩余能量被鎮流電阻耗散。因此，有時會應用更復雜的電路來提供更好的能效。
簡單 LED 電路示例

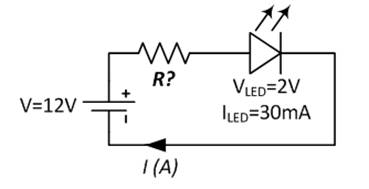

在以下示例中，電壓為 2 V、電流為 30 mA 的 LED 必須連接到 12 V 電源。

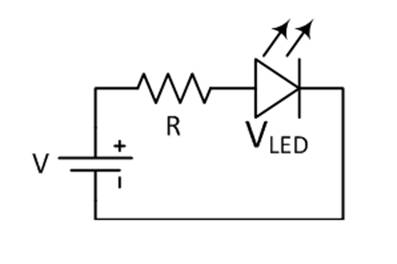

電阻與LED串聯
鎮流電阻可以使用以下公式計算：R=V?VLEDI=12?20.03=333Ω
電阻器的阻值必須為 333 Ω。如果無法獲得值，請選擇下一個更高的電阻值，以將電流保持在 LED 限值以下。
串聯電路中的多個 LED

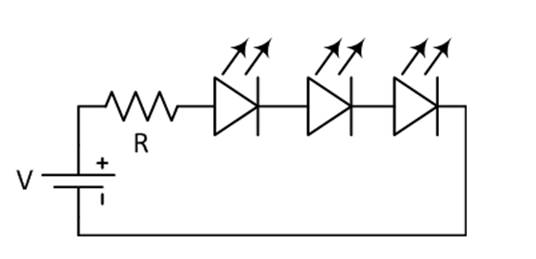

三個 LED 串聯
通常多個 LED 通過串聯連接到單個電壓源。這樣多個電阻就可以共享相同的電流。由于流過所有串聯 LED 的電流相等，因此它們應該是同一類型。請注意，點亮該電路中的一個 LED 所消耗的功率與點亮多個串聯 LED 所消耗的功率相同。電壓源必須為 LED 和電阻器的壓降之和提供足夠大的電壓。通常，電壓源比 LED 電壓總和高 50%?；蛘撸梢允褂幂^低的電壓源和較低的電流，通過使用更多數量的 LED 來補償每個單獨 LED 的較低亮度。此外，由于負載較低，熱損失更少，LED 的使用壽命更長。
多個 LED 串聯示例
LED串聯電路
在此示例中，兩個 LED 串聯連接。一個紅色 LED 的電壓為 2 V，一個藍色 LED 的電壓為 4.5 V。兩者的額定電流均為 30 mA。基爾霍夫電路定律告訴我們，電路上的電壓降之和為零。因此，電阻電壓必須等于電壓源減去 LED 壓降之和。根據歐姆定律我們計算鎮流電阻的阻值：
R=V?VLED1?VLED2I=12?2?4.50.03=183.3Ω
電阻器的阻值必須至少為 183.3 Ω。請注意，電阻器兩端的電壓降為 5.5 V?？梢栽陔娐分羞B接額外的 LED。
并聯電路中的多個 LED

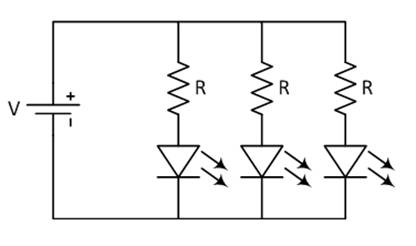

LED 并聯
LED 可以并聯，但比串聯電路會產生更多問題。LED 的正向電壓必須緊密匹配，否則只有電壓的 LED 才會亮起，并可能因電流過大而燒毀。即使 LED 具有相同的規格，由于生產工藝的差異，它們的 IV 特性的匹配也可能很差。這會導致 LED 通過不同的電流。為了限度地減少電流差異，并聯 LED 的每個分支通常都有一個鎮流電阻。
LED 是如何工作的？

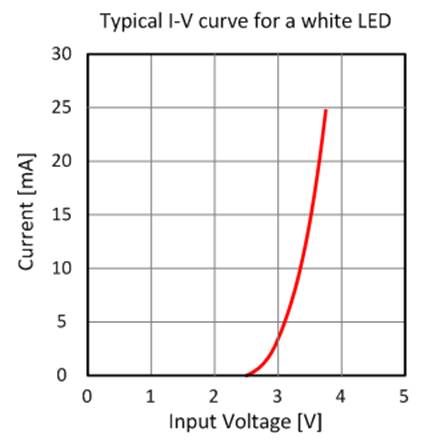

LED 的典型電流電壓曲線LED（發光二極管）是一種半導體器件。它本質上是一個 PN 結，每側都有一根引線。理想二極管在正向偏置時電阻為零，在反向偏置時電阻無窮大。然而，在實際的二極管中，二極管兩端必須存在少量電壓才能使其導通。該電壓以及其他特性由二極管的材料和結構決定。當正向偏置電壓變得足夠大時，結一側的多余電子開始與另一側的空穴結合。當這種情況發生時，電子會陷入能量較低的狀態并釋放能量。在 LED 中，這種能量以光子的形式釋放。LED 的制造材料決定了波長，從而決定了發射光的顏色。個 LED 是用砷化鎵制成的，發出紅光。如今，LED 由多種材料制成，可以發出多種顏色。電壓范圍從紅色 LED 的約 1.6 V 到紫外線 LED 的約 4.4 V。了解正確的電壓非常重要，因為在二極管上施加過多的電壓可能會產生超出 LED 安全處理能力的電流。
如今的 LED 有低功率和高功率兩種。通常，與同等亮度的白熾燈泡相比，LED 發出的熱量更少，耗電量也更少。它們的使用壽命也比同等燈泡更長。LED 廣泛用于照明和光傳感應用。
使用 LED 作為光電二極管
LED 可用作光電二極管。光電二極管是一種半導體，其行為方式與 LED 相反。LED 在傳導時會發光，而光電二極管在暴露于正確波長的光時會產生電流。當 LED 暴露在低于其正常工作波長的光時，就會表現出這種特性。這使得 LED 可用于光傳感器和光纖通信電路等電路。
LED符號
