【導讀】以下將全面介紹電磁騷擾輻射發射的測試方法。電磁騷擾發射（EMI）包括輻射發射（RE）和傳導發射（CE）。輻射發射測試是測量受試設備（EUT）通過空間傳播的騷擾輻射場強。傳導發射測試是測量受試設備（EUT）通過電源線或信號線向外發射的騷擾電壓和電流。
1 騷擾的輻射發射測試（9KHz～18GHz）
在30MHz～18GHz頻率段，測量騷擾的電場強度。1GHz以下使用開闊場地或半電波暗室，模擬半自由空間；1GHz以上使用全電波暗室，模擬自由空間。如采用替代法測量，則測試場地可用開闊場地、半電波暗室或全電波暗室，測量結果用發射功率表示。
在9KHz～30MHz頻率段，測量騷擾的磁場強度。如果EUT較小，則將其放在大磁環天線（LLA）中，測量騷擾磁場的感應電流。如果EUT較大，則采用遠天線法，用單小環在規定距離測量騷擾的磁場強度。
1.1.1.1 30MHz～1000MHz頻率段的輻射發射測試
為了對輻射騷擾有一個統一的度量，標準不但對測量布置、測量方法作了規定，而且對騷擾測量?jī)x、天線和測量場地都作了嚴格的規定，現分別加以討論。
(1) 測量布置和測量方法
標準要求測試在開闊場地或半電波暗室內進行，場地必須符合NSA（歸一化場地衰減）的要求。測試布置如圖1所示。
測試天線和受試設備（EUT）之間的距離應符合遠場條件，標準規定為3、10m或30m。遠場的場結構比較簡單，電場方向、磁場方向和電波傳播方向三者互相垂直，波阻抗即電場強度與磁場強度之比為377Ω，場強隨距離一次方衰減。近場的場結構比較復雜，在電波傳播方向存在電場或磁場的分量，三者不一定互相垂直，波阻抗不為常數而是隨距離變化，場強隨距離平方或三次方衰減。

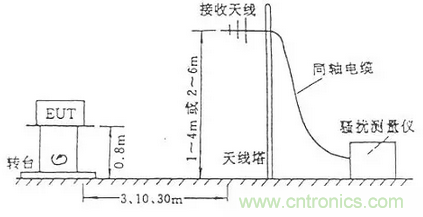

圖1：30MHz～1000MHz輻射發射測試的布置
比較近場和遠場的特性可知，在遠場條件下測量場強一致性和重復性較好，測量誤差較小。在遠場條件下測試距離d應滿足下列情況：
a) d ≥ λ/2π, 如EUT被看作是偶極子天線，則誤差為3dB。
b) d ≥ λ， 可看作是平面波，如EUT被看作是偶極子天線，則誤差為0.5dB。
c) d ≥ 2D2/λ， D為EUT的最大尺寸，該條件僅適用于D>>λ的情況。
在30MHz～1000MHz頻率段，λ為10m～0.3m, d=3m、10m、30m時都符合上述遠場條件。
國內暗室絕大部分只能進行3m法測試,而標準上給出的限值很多都是針對10m法測試的,所以應該將它們轉換為3m法的限值,轉換公式為：
L2 ＝L1 (d1/d2)或L2 (dB) ＝ L1 (dB)+ 20lg(d1/d2)
式中L1和 L2分別為測試距離為d1 和d2時的輻射限值,例如GB9245中僅規定了信息技術設備在10m 測量距離處的輻射騷擾限值，由此可轉換為3m處限值，如表1所示。

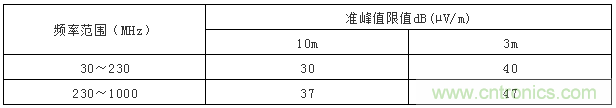

表1：B級ITE在10m和3m處的輻射限值
一般不同頻率段的限值是不一樣的，過渡頻率點應該采取較低的限值，表1中230MHz的限值應取較低值：30dB(µV/m)（10m法），40dB(µV/m)(3m法)。
在確定測試距離時常遇到起始點和終止點的問題，起始點是被測設備（EUT）的邊框，這在標準上有明確的規定。終止點應該在天線的什么部位？當天線是對稱振子天線或雙錐天線時，終止點在天線的中間部位。當天線是喇叭天線時,終止點應為喇叭口。但當天線是對數周期天線和混合寬帶天線時，終止點就不好確定，標準中也沒有明確規定。對數周期天線，根據其工作原理，在頻率較高時是短振子起作用，；頻率較低時是長振子起作用。如果把終止點定在對數天線的頂端，則高頻測量時距離約為3m，而低頻測量時距離偏移較大。由于天線接收的場強E∝f/d，而由距離引起的測量誤差為△E∝f△d/d2，顯然對于同樣的距離偏移，頻率越高，產生的場的測量誤差就越高，所以筆者認為終止點放在對數周期天線的頂端比較合適。如果天線上已有天線中心的標記，則終止點放在天線中心的標記處。
由于達標測試是測量EUT可能輻射的最大值，所以EUT應放在轉臺上（可360°旋轉）以便尋找EUT的最大騷擾輻射方向。臺式EUT離地面高度通常為0.8m，立式EUT則直接放置地面，接觸點與地面應絕緣。接收天線的高度應該在1～4m（如測試距離為3m或10m）或2～6m（如測試距離為30m）內掃描，記錄最大輻射場強。EUT的輻射電磁波到達天線有兩條途徑，如圖2所示。一條是直達波，一條是通過地面的反射波，天線接收到的總場強為直達波和反射波的矢量和，即由于二條路徑長度不同，電磁波到達天線所需時間不同，因此和有一定相位差Δφ，總場強與Δφ有關。如果和同相，則兩者相加，總場強最大；如果和反相，則兩圖2 輻射電磁波的直達波和反射波 者相減，總場強最小。Δφ與天線高度有關，當接收天線在1～4m之間移動時，接收到的場強也以駐波方式變化，波峰和波谷間的高度差約為λ/2，因此可以保證在30MHz仍能找到最大場強。
由于騷擾場強的水平極化分量和垂直極化分量是不同的，所以測量時應把天線水平放置測水平極化分量，垂直放置測垂直極化分量。垂直放置時天線的最低端離地應大于25cm,以免影響天線的性能。整個測試系統是同軸傳輸系統，應該保持阻抗匹配，即天線的阻擾、同軸電纜的特性阻抗和干擾測量?jī)x的輸入阻抗都應相等，一般為50Ω。阻抗不匹配將引起反射，從而影響讀數的準確性。目前自動化的EMI測試系統己普遍使用，測量?jī)x、天線塔、轉臺都用GPIB（IEEE-488）接口連接，由計算機控制，進行自動測試、數據處理和報告生成。
(2) 騷擾測量?jī)x
騷擾測量?jī)x實際上是一臺超外差式選頻電壓表。騷擾波形通常是由很多頻率組成的，騷擾測量?jī)x可用來測量這些頻率的電壓幅值。圖3是其電路方框圖。
其電路結構類似于半導體收音機。測量時先將測量?jī)x調諧，對準某個頻率fi。該頻率經高頻衰減器和高頻放大器后進人混頻器，與本地振蕩器的頻率fl混頻，產生很多混頻信號。經過中頻濾波器以后僅得到中頻f0＝fl－fi。中頻信號經中頻衰減器、中頻放大器后，由包絡檢波器進行包絡檢波，濾去中頻得到其低頻包絡信號A（t）。A（t）再進一步進行加權檢波，加權可根據需要獲得A（t）的峰值（Peak）、有效值、平均值（Ave）或準峰值（QP），這些值經低頻放大后可推動電表指示。測量前如果用校準信號發生器的信號進行預先校準， 則可以直接讀數。騷擾信號的讀數等效于正弦信號的有效植。

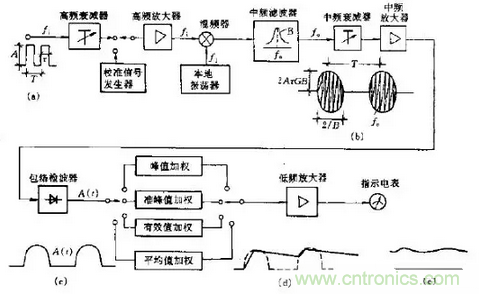

圖3：騷擾測量?jī)x的電路框圖
由于很多騷擾都是脈沖性的，所以騷擾測量?jī)x應能測量脈沖信號，這是它與一般電壓表的不同之處。設輸人信號是幅度為A、寬度為τ、周期為T的脈沖信號。由圖3可見其中頻信號波形[（b）點]為載波頻率為中頻f0的調幅信號，其包絡幅度為2AτGB，G為中頻放大器和以前各級電路的增益，B為中頻帶寬；包絡主瓣寬度為2/B，兩個主瓣之間間隔為T．包絡檢波器后的波形[（c）點]只不過是濾去中頻載波后的中頻包絡。由于包絡的寬度和幅度都與中頻帶寬B有關，因此測量?jī)x的中頻帶寬一定要有統一的規定 否則對于同一脈沖信號，由于中頻帶寬不同，測量結果可能不同，這是與僅能測量正弦波的電壓表的一個不同之處。
對同一個脈沖輸人信號的中頻輸出波形進行不同形式的加權檢波，可能得到不同的值，一般包絡的峰值＞準峰值＞有效值＞平均值。騷擾測量中的發射限值（即標準允許的最大騷擾發射量）絕大多數都是以準峰值形式規定的，因?yàn)闇?zhǔn)峰值可以反映人耳或人眼對脈沖騷擾的響應，當脈沖很快上升時，人耳不能立即反應，當脈沖跌落后，人耳的感覺仍有滯留效應。加權檢波的形式是由檢波電路的充放電時間常數決定的，充電慢、放電快得到的加權值就越低，所以對準峰值的充放電時間也要有統一規定。這是與僅能測量正弦波的電壓表的又一個不同之處，因?yàn)閷?duì)于正弦波輸人信號，其中頻輸出波形的包絡的峰值、準峰值、有效值、平均值都是相等的。
圖中點的波形是準峰值加權波形，（e）點是電表讀數。由于電表具有一定的慣性（即電表機械時間常數）所以電表讀數將受一定影響，因此標準規定電表應處于臨界阻尼狀態，并具有確定的機械時間常數。雖然現在大多使用數字化電表，該指標仍然保留，只要在A/D變換器后加一個二階低通濾波器即可。
由于騷擾測量?jī)x以測量脈沖信號為主，脈沖幅度往往很大，所以測量?jī)x還應該具有較大的過載能力，以免把脈沖頂部削掉。
綜上所述，騷擾測量?jī)x必須具有統一的中頻帶寬、檢波器充放電時間常數、電表機械時間常數和過載系數，這樣才能保證在測量同一脈沖信號時得到一致的結果。表2為GB/T6113.1規定的騷擾測量?jī)x指標。其中各頻率段的范圍為：
A頻段——9～150kHz；
B頻段——0.15～30MHz；
C頻段——30～300MHz；
D頻段——300～1000MHz；
表2：騷擾測量?jī)x的四大類指標
為了鑒別騷擾測量?jī)x是否達到了表2規定的四大類指標，標準又進一步規定了騷擾測量?jī)x的絕對脈沖特性和相對脈沖特性。所謂絕對脈沖特性指輸人規定的周期脈沖信號時騷擾測量?jī)x的讀數應達到規定的值。絕對脈沖特性見表3。

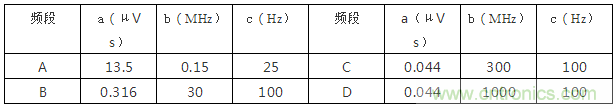

表3：騷擾測量?jī)x的絕對脈沖特性
表3的含義是：在A、B、C、D各頻段內，分別輸入各自的標準周期脈沖，要求脈沖的幅度×寬度等于a（μVs），重復頻率為c（Hz），該周期脈沖的頻譜至少應該在b（MHz）以下是均勻的，脈沖信號發生器的源阻抗應和騷擾測量?jī)x輸入阻抗相等。對于該輸人信號，騷擾測量?jī)x在該頻段的任何頻率上的讀數都應該等于60dB（μV）。
所謂相對脈沖特性指輸人周期性脈沖信號時，脈沖的重復頻率越高，其讀數越高，重復頻率低，讀數低。當讀數不變時輸人脈沖的幅度和重復頻率的關系應符合表4的規定。
表4中各頻段的輸入脈沖的相對等效電平，以絕對脈沖特性中的該頻段的標準周期脈沖的幅值為基準（定義為0dB）。如果騷擾測量?jī)x的絕對脈沖特性和相對脈沖特性都符合表3和表4的要求，則說明該騷擾測量?jī)x的四大類指標基本符合表2的要求。

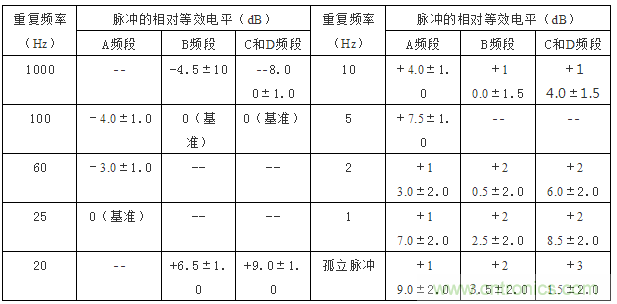

表4：騷擾測量?jī)x的相對脈沖特性
騷擾測量?jī)x除了具有準峰值測試功能外，一般還具有峰值和平均值測試功能，峰值檢波器的放電時間常數(TD)和充電時間常數（TC）的比值要遠遠大于準峰值檢波器，各項段的TD/TC值如表5所示。

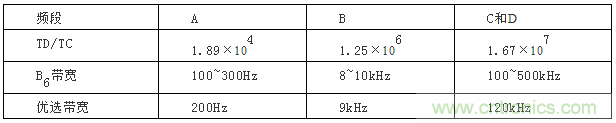

表5：騷擾測量?jī)x峰值測量時的指標
峰值測量時中頻帶是可以選擇的，其選擇范圍和優選值如表5所示，在給出騷擾電平時應標明所選帶寬。對于非重疊騷擾，指中頻段輸出波形中的各個主瓣不重疊，見圖3中點波形，由于峰值測量結果和帶寬成正比，所以測量結果也可用對于1MHz帶寬的歸一化值V1MHz (dBμＶ/MHz)來表示。
V1MHz (dBμＶ/MHz)═Ｖ(dBμ)+20lg 1MHz/Bimp
式中Bimp為脈沖帶寬,與6dB帶寬B6 的關系為Bimp =1.05 B6。Ｖ(dBμ)為使用Bimp帶寬時的峰值測量讀數, 20lg 1MHz/Bimp為1MHz和Bimp的比值的對數。峰值測量所需的過載系數比峰值測量小的多，檢波器前電路的過載系數只需比1稍大些即可。
峰值測量時的絕對脈沖特性的含義和準峰值測量是相同的，只不過輸入的標準脈沖強度不同，標準規定為脈沖幅度×寬度=1.4/Bimp(mＶs), Bimp單位為Hz ,具體數值見表6。對于標準脈沖輸入,測量?jī)x在該頻段上的任何頻率上的測量結果均應該等于60dB(μＶ)。
騷擾測量?jī)x用于平均值測量時，帶寬的選擇同峰值測量方法。檢波器前電路對于脈沖重復頻率為fPR 的脈沖過載系數應該為Bimp/fPR，但是實際上當fPR很低時，接收機不可能提供足夠的過載系數。平均值測量時要求的絕對脈沖特性和峰值基本一樣,但各頻段的重復頻率不同，即輸入標準強度為1.4/Bimp(mＶ．s),重復頻率為Ａ頻段：25Hz;B頻段：500Hz;C和D頻段:5KHz。對于標準脈沖輸入,測量?jī)x在該頻段上的任何頻率上的測量結果均應該等于60dB(μＶ)。

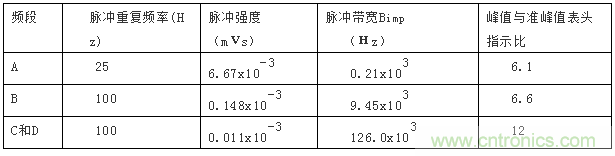

表6：峰值測量時的絕對脈沖特性
騷擾測量?jī)x可以進行準峰值測量、峰值測量和平均值測量。當輸入信號是正弦波時，無論用何種方式測量，得到的讀數都是相同的，等于該正弦波的有效值，精度應優于±2dB。但是如果輸入的是周期脈沖信號，則三種測量方法得到的讀數是不一樣的，其結果如表7所示。
表7：峰值、準峰值和平均值測量的結果比較
表中 E——正弦波的有效值；
δ——脈沖強度，等于脈沖幅度×脈沖寬度，單位：mＶS
Bimp——脈沖寬度；Bimp=1.05B6
fPR——脈沖重復頻率；
P(α)——準峰值檢波效率，與檢波器的充、放電時間常數、脈沖重復頻率和帶寬有關，P(α)≤1。
由表7可知，峰值測量結果≥準峰值測量結果。表6中列出了輸入標準脈沖，在標準寬帶情況下峰值與準峰值表頭指示之比值。表8列出了具有相同帶寬的準峰值和平均值表頭指示之比值，由表可知，準峰值≥平均值。對于規則的周期性脈沖可以根據表7來進行峰值、準峰值、平均值之間的轉換。但是一般騷擾都是隨機的，很難進行彼此間的換算，因此有些標準同時規定了發射測量的準峰值限值和平均值限值。

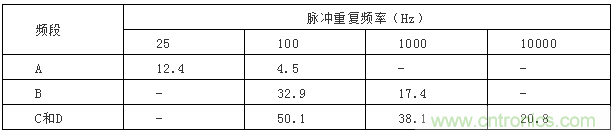

表8：在相同帶寬條件下準峰值和平均值表頭讀數之比值
在準峰值測量時，如想要在某個頻率點得到較穩定的測量值，則測量時間應大于檢波器充放電時間和電表機械時間常數之和，并且測量不止一個周期，所以一般準峰值測量時間要求比較長。如果測量?jī)x具有掃頻測量功能，則設置的掃描時間應符合表9的規定。在實際測量中，往往先用峰值進行全頻段測量，然后再對超過限值的頻率點進行峰值測量，這樣可以大大節省測量時間。

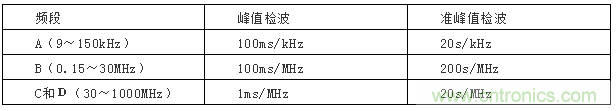

表9：最小掃頻時間
綜上所述騷擾測量?jī)x由于規定了四大類指標和二個脈沖特性，所以可以測量脈沖信號和正弦信號，在測量正弦信號時無論采用哪一種檢波方式，結果都是一樣的。一般的電壓表（包括場強儀）僅能測量正弦波，不能測量脈沖信號。騷擾測量?jī)x目前市場上有二種基本類型，一種是測量接收機類型，它是單頻點測量，靈敏度較高，自動化程度高的可以自動掃描各頻點。另一種是頻譜分析儀類型，可以顯示整個頻段，但靈敏度稍低些。但是無論什么類型的測量?jī)x，只有符合GB/T6113.1規定的四大類指標和二個脈沖特性后才能進行EMI測量。
（3）測量用天線
圖4：EMI測量用的天線
(a) 雙錐天線 (b)對數周期天線 (c)混合寬帶天線 (d)喇叭天線 (e)對稱振子天線
天線用來接收騷擾電磁場，把場強轉變成電壓，騷擾測量?jī)x測量的是轉變后的電壓值，所以測量?jī)x的讀數只有加上天線系數后才能得到騷擾場強，如果連接天線和測量?jī)x的同軸
電纜有損耗，則還應加上損耗值，即
騷擾場強[dB（μV／m）]＝測量?jī)x讀數[dB（μV）]十天線系數（dB）＋電纜損耗（dB）
每部天線都有天線系數，該系數與頻率有關，曲線一般由天線制造商給出。電磁騷擾測量中
常用的天線為寬帶天線，便于自動化掃頻測量。一般用雙錐天線（30～300MHz）和對數周期天線（200～1000MHz），最近又推出把二種天線合二為一的寬帶天線（30～1000MHz）。在測量1GHz以上的頻率時常用喇叭天線，喇叭天線具有很強的方向性。有時EMI測量也用對稱振子天線，其長度應該等于被測頻率的半波長，由于改變測量頻率時需同時改變振子長度，所以這種天線不適合進行自動化掃頻測量。以上這些天線的形狀見圖4。
1.1.1.2 1GHz～18GHz頻率段的輻射發射測試
1GHz～18GHz頻率段的輻射發射測試一般使用全電波暗室，現以工科醫（ISM）設備為例說明。由于試驗場地是自由空間，只有直達波，沒有反射波，所以接收天線可以設置在與EUT同一高度上，不必上下移動。但是轉臺仍需360度轉動，以獲得最大值。測試距離為3米。天線應采用小口徑定向天線，水平和垂直二種狀態都要測試。測量采用頻譜分析儀，因?yàn)楣た漆t(yī)（ISM）設備在運行期間工作頻率可能會有明顯變化，所以采用全景分析比較適宜。頻譜分析儀應設在最大保持方式和對數dB顯示方式。測量結果用電場強度的峰值或平均值表示（不用準峰值）。峰值測量時采用1MHz的分辨率帶寬和視頻帶寬，平均值測量時仍采用1MHz的分辨率帶寬，但是視頻帶寬應大大縮小至10Hz，相當于加入一個低通濾波器。
1.1.1.3 30MHz～18GHz頻率段的輻射發射替代法測試
輻射發射測試時,測量天線接收到的騷擾強場包括兩個部分,一部分是EUT內部的導線和電路直接通過機箱殼體的縫隙向外的輻射,稱殼體輻射，另一部分是由外接電纜引出的共模電流輻射。替代法測試的目的是僅僅測試EUT的殼體輻射,所以要求拆除所有可以拆卸的電纜,不能拆卸的電纜上要加鐵氧體磁環,并放在不會影響測量結果的位置上。

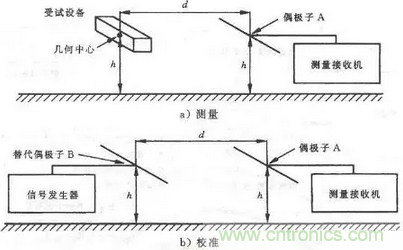

圖7所示為替代法測試的方法和布置。首先用半波振子天線A和測量接收機測量出EUT的最大騷擾值，然后用半波振子天線B替代EUT。調節信號發生器輸出功率，直至測量接收機達到同樣的值。記錄替代天線B的輸入端功率，即為EUT的殼體輻射功率。
由于采用替代法，所以對試驗場地的要求比較寬松,只要求替代天線B在各方向上移動±10cm，測量值變化不超過±1.5dB既可。合格的開闊場地、半波暗室和全電波暗室都符合上述要求，都可以進行替代法測試。
測試天線A的高度h應和EUT中心的高度相同，只要求h>1m，測試天線A也不需上下移動。但要求EUT在常規放置位置和90o翻轉位置上分別旋轉翻360o，以便尋找EUT的最大騷擾值。
測試距離d雖然沒有明確要求，但最好還應符合遠場條件。d的起始點為EUT的幾何中心，終止點為測量天線A的天線中心。替代試驗和校準試驗時，替代天線B應置于EUT 的幾何中心。
對天線的要求：在30MHz～1GHz頻段，測量天線A可采用半波振子天線，也可采用寬帶天線，但替代天線B則必須用半波振子天線。1GHz～8GHz 都用線性極化的喇叭天線。
替代法的校準很重要。一般水平極化和垂直極化狀態都要進行校準。校準時發射天線B與測量天線A平行放置，對于每個頻率點，都要記錄發射天線的輸入功率和測量接收機的接收電壓的關系曲線，找出校準系數K（f）。以后測試時就可以直接將測到的最大騷擾電壓加入校準系數K（f）后得到殼體輻射功率，不必再做替代試驗。
圖7：輻射發射的替代法測試
1.1.1.4 9KHz～30MHz頻率段的磁場輻射發射測試
9KHz～30KHz頻段用環型天線測量EUT輻射的磁場分量。測量方法有兩種：一種是大環天線（LLA）法，見圖8；一種是遠天線法。采用何種方法主要是由EUT的尺寸決定的，例如對于工科醫（ISM）設備，國標GB4824規定，直徑為2m的LLA可測量的最大設備其對角線尺寸不應超過1.6m。大環天線法比較好，因?yàn)镋UT的三個正交磁偶極距的磁場分量都可以測量，三個環上都有電流探頭，測量結果用大環上的磁感應電流dB(μA)表示。大環的標準直徑為2m，也可用1、1.5、3和4m直徑的大環，但結果都應轉換到2m大環上，以便和標準規定的限值比較。大環天線（LLA）測量系統應使用規定的標準天線進行校準，所以大環法也可以視做某種替代法，即EUT的磁場輻射強度等效于標準天線的輻射強度。如果EUT太大無法使用LLA法，則應采用遠天線法。例如國標GB4824規定，尺寸超過1.6m的家用感應炊具的輻射磁場測量，使用直徑0.6m的單小環天線，測量距離3m。單小環天線垂直地面放置，最低部高于地面1m（典型值），所以測量得到的是環天線處的磁場的水平分量，但是由于測量處于近場條件，地面又有反射，所以測量所得的值仍然反映了EUT的水平和垂直偶極距的情況。

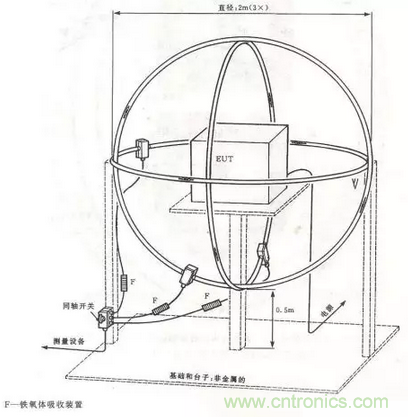

圖8：大環天線（LLA）法測量EUT輻射的磁場分量
