【導讀】生活中，人們常常將一見鐘情的心動戲稱為“觸電”。然而，現實社會中除了北方冬天常遇到的靜電電擊外，大概真正有過觸電的意外體驗的人應該是極少的，而且那感覺絕不會“美妙”。慶幸的是，在各種強制的電子產品安全設計規范要求下，生活中大眾已經很難聽到有觸電的事件發生。事實上，這背后得益于嚴格的電子產品安全設計規范要求，特別是近年來像高壓電池支撐的新能源汽車，無處不在的充電設施，機器人充斥的工業環境，以及對生命安全保護要求很高的醫療設備，基于隔離技術下的安全防護要求越來越高。
“糟糕，有一種觸電的感覺！”
生活中，人們常常將一見鐘情的心動戲稱為“觸電”。然而，現實社會中除了北方冬天常遇到的靜電電擊外，大概真正有過觸電的意外體驗的人應該是極少的，而且那感覺絕不會“美妙”。慶幸的是，在各種強制的電子產品安全設計規范要求下，生活中大眾已經很難聽到有觸電的事件發生。事實上，這背后得益于嚴格的電子產品安全設計規范要求，特別是近年來像高壓電池支撐的新能源汽車，無處不在的充電設施，機器人充斥的工業環境，以及對生命安全保護要求很高的醫療設備，基于隔離技術下的安全防護要求越來越高。
另一方面，隨著數據隱私、響應時延、功耗、成本等原因，邊緣計算設備應用越來越多。邊緣感知、邊緣執行和邊緣處理之間需要有各種各樣的通信，對保護系統和人身安全的隔離需求也隨之增加。高速數據通信支撐下的智能邊緣設備基于良好隔離技術的安全防護之外，數據可靠性也為一種隔離設計的另外一個“剛需”。而智能邊緣端設備的隔離保護設計，也是全球磁隔離技術的發明者、高性能半導體技術提供商ADI聚焦的重點領域，在其激活邊緣智能的愿景下，數字隔離技術也成為了ADI賦能邊緣智能的重要底座。

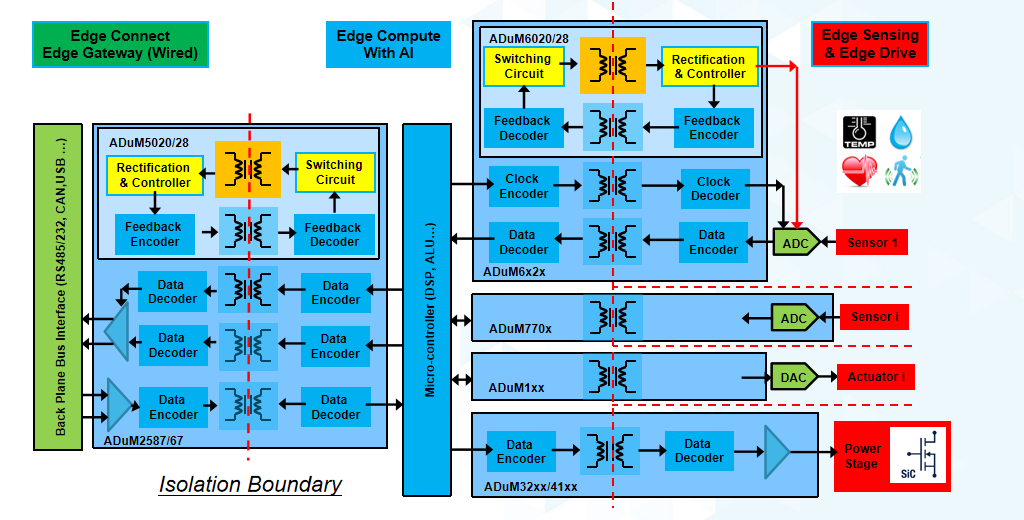

ADI數字隔離技術為各種智能邊緣應用帶來值得信賴的安全保護
始于安全“剛需”不止于安全，解讀邊緣智能設備隔離需求的幾個維度
據 Fortune Business Insights預測，邊緣智能市場預計將從2022年的156億美元，增長到2029年的1074.7億美元，復合年增長率高達31.7%。以工業制造業為例，工業現代化正逐步向智能制造加速轉變，并引發機器人為代表的邊緣智能設備的普及。在現代化的工廠制造環境中，很少的操作人員與各種智能機器人密切協作的場景已經成為常態，與這些依賴帶高壓電工作的“伙伴”一起“親密”接觸，避免電擊危害的安全設計尤為重要，隔離是這些設備技術方案中不可忽略的設計要素。

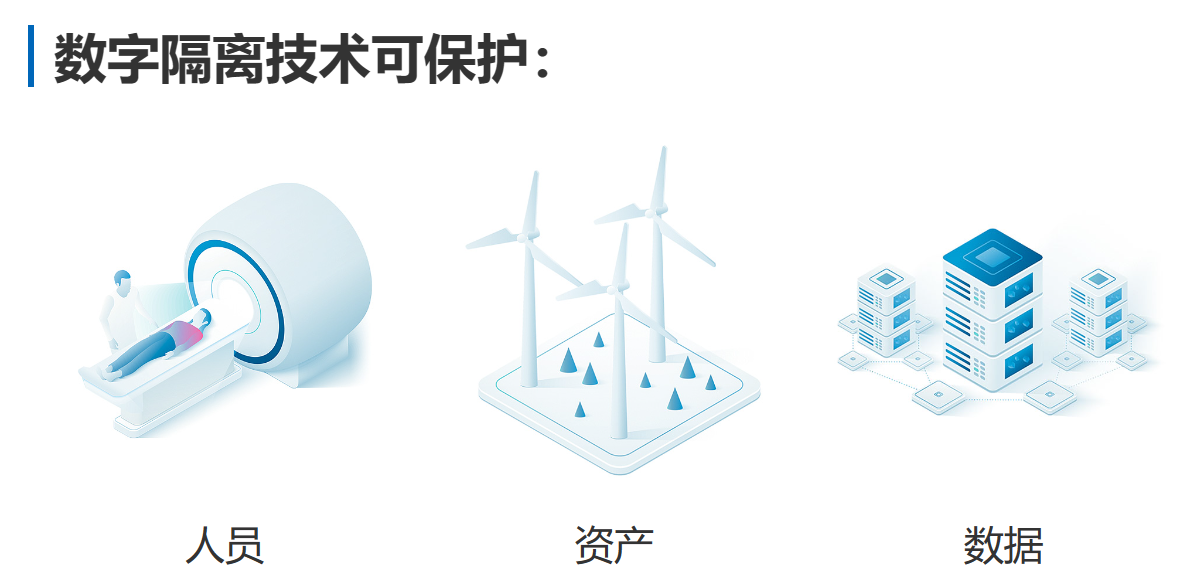

數字隔離技術在高壓與人員、資產和數字之間形成安全邊界，并保護數據免受破壞性的電磁干擾影響。
另一方面，邊緣智能的發展也促成了健康醫療設備的快速普及。阿里健康研究院、天貓健康發布的《診療家庭化消費趨勢洞察》數據顯示，有三分之二的健康電商用戶購買過家用醫療器械。那些使用市電、與人類緊密接觸的家用醫療電子設備，安全是重中之重，高壓市電與用戶接觸面之間的絕對安全隔離是產品認證的強制要求之一。而更廣泛的其他許多領域中，無論是新能源汽車、高壓充電樁、儲能抑或傳統家用電器，強電隔離安全防護都是各種行業產品認證規范的必須要求，包括TUV、3C、CE、UL等等。
作為保護智能邊緣的必要技術之一，ADI iCoupler數字隔離產品系列已通過各種監管機構檢測和認證，包括UL、CSA、VDE、TüV、CQC、ATEX和IECEx等。
當前電子產品的生命安全保障已經不僅局限于免除電擊導致的事故，還需要兼顧更多層面的安全，例如電磁輻射。事實上，電磁輻射不僅對人身健康造成潛在損害，還可能導致更多其他的問題。例如，對于邊緣智能設備采用必要的隔離措施并不局限于對用戶的安全防護，還有對智能設備可靠性的關鍵保障，需要完全滿足各種電磁兼容（EMC）標準。由于邊緣節點通常發揮檢測、測量、解讀和連接數據的作用，電磁輻射可能對數據的準確、產品可靠性產生重要影響。

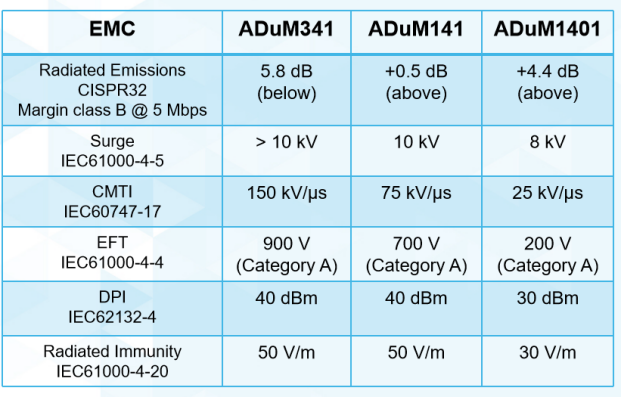

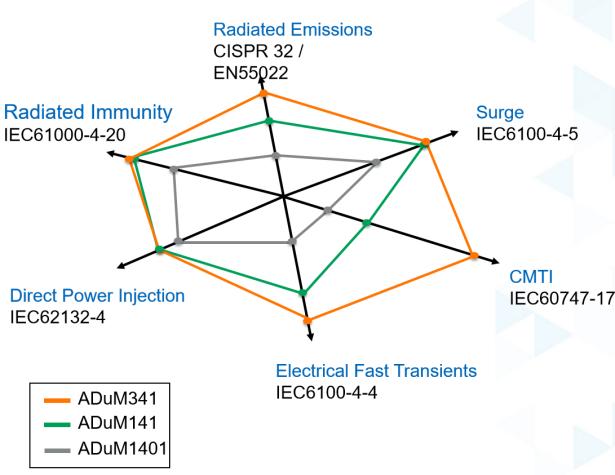

ADI iCoupler系列器件EMC /可靠性性能圖示。
邊緣智能的快速增長，也帶動信號和數據的傳輸在越來越多的系統中發揮關鍵作用，這些終端設備不僅需要穩定的基礎設施，還需要安全、快速、高精度、無干擾、高帶寬的傳輸路徑。傳輸路徑可能需要承受極端惡劣的環境條件，為高速鏈路接口添加隔離可以改善在這些惡劣環境下工作的性能，但這一直以來都不是一項簡單的工作。數據速率高于250 Mbps 時，就已超過光耦合器在內的大部分隔離器的帶寬范圍，迫使系統設計人員采用更為復雜的技術。
ADI iCoupler技術支持最高2.5Gbps的串行數據和協議隔離
此外，邊緣智能設備應用領域很多對成本、尺寸和功耗等規格敏感，這些不得已的性能權衡折中通常不免令人遺憾。多年來，設計工程師使用光耦合器或電容隔離器，勉強應對這些缺點。在大量的關鍵型邊緣智能應用中，任何對安全性、可靠性、準確性的折衷都是不可以接受的，ADI數字隔離器iCoupler的獨特性能優勢可以避免這些不利的性能折衷，利用數字隔離器實現尺寸更小、能效更高，以及更具性價比的設計。
從三大關鍵應用領域解讀邊緣智能趨勢下的隔離新需求
人身安全永遠是任何系統可靠性設計的第一要求，而那些任務關鍵型系統還對可靠性也有高要求。例如工廠停機監控系統，要求質量數據測量具有魯棒的完整性，代價巨大的數據錯誤最終會導致計劃外的維護，大大降低效率，甚至不得不禁用整個系統。智能始于邊緣節點，而此處也適用那句老話：如果輸入的是垃圾，那么輸出的也一定是垃圾。隔離器主要作用除了安全，隔離噪聲以確保數據傳輸準確也是關鍵需求之一。

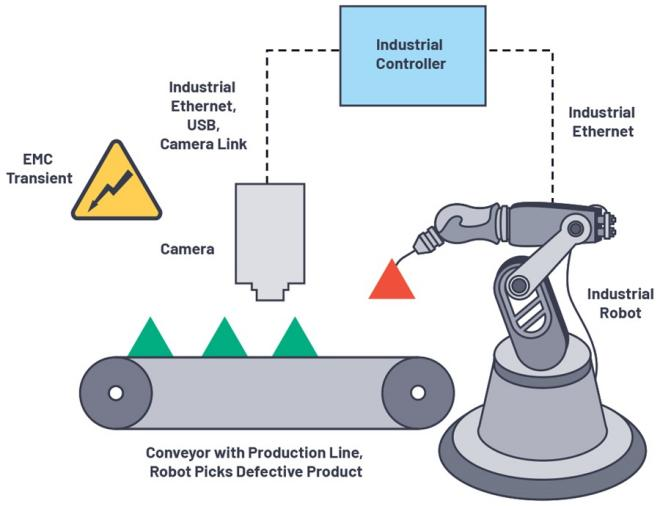

攝像機機器視覺和機器人涉及到以太網、USB或Camera Link接口
邊緣智能在工業領域廣泛應用到各種機器人設備中，其中基于機器視覺的引導機器人就在高價值制造環境中提供更高的靈活性和更高的生產可靠性上具有重要作用。有了機器視覺，機器人可以執行更加智能的任務。有多種方式可以實現機器視覺攝像機接口，包括USB 2.0、USB 3.0、Camera Link，或千兆以太網。除了工業以太網，包括工業控制器普遍采用的USB端口，普遍需要采用措施以提高EMC，例如LVDS物理層通過電磁隔離來改善EMC。此外，在這些智能設備上，人機接口(HMI)常用于通過人類可讀視覺表示方式顯示來自可編程邏輯控制器的數據，也需要采用集成增強隔離可保護操作人員免除電氣危險。

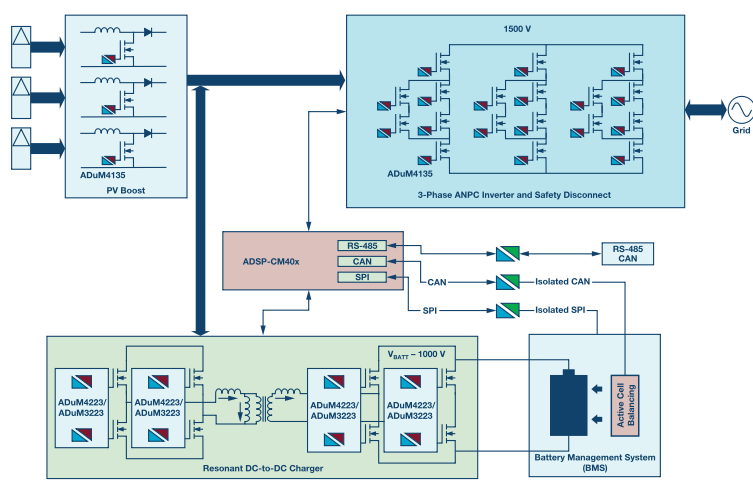

帶儲能系統的典型太陽能系統框圖
太陽能系統中會大量使用到隔離器，如果打開典型的太陽能系統的逆變器控制器外殼，可以在多處發現數字隔離產品的身影，其中包括柵極驅動信號的隔離，以及電壓控制環路中數字反饋的隔離等。此外，各種監控、監測以及通信功能的應用，正在將太陽能和儲能系統變成某種意義上的智能邊緣終端。由于太陽能逆變器中功率密度的不斷增加以及對儲能平衡的需求，這一代太陽能發電要求對太陽能系統的所有元件進行大量監控。對于儲能等太陽能應用，通信至關重要，因?yàn)樗獙⑻柲苎b置中的發電和消耗活動報告給用戶,以實施多種系統策略，例如賬單管理、光伏自用、減少需量電費和備用電源。對于這些太陽能光伏應用，RS-485或CAN通信接口通常在充斥電噪聲的環境中通過長電纜運行。增加iCoupler隔離可以進一步提升抗擾度，增強的EMC魯棒性可縮短接口電路的設計和測試時間，從而加快太陽能光伏網絡的上市時間。
在醫療設備中隔離具有廣泛的應用
邊緣智能在醫療設備中的擴展使用，讓更多的醫療設備走出醫院進入普通百姓家，而安全始終是這類家用醫療設備的基本設計出發點。例如對于ECG設備就是如此，設計師必須嚴防來自交流電源的電涌或過壓，以及經過ECG電極的任何可能超過10μA rms推薦限值的電流路徑影響到病人或操作人。此外，在ECG子系統本身或其他與病人或操作人員相連的醫療設備發生故障時，可能出現危險電壓或電流，ECG設計的必要條件就是確保病人和操作人員安全不會受此類電壓或電流傷害。基于ADI iCouper數字隔離器使開發可靠、緊湊且易于設計的患者監測設備成為可能，通過使用集成了iCoupler的USB隔離器可以增強心電圖設備的USB連接性。ADI iCoupler在包括超聲和內窺鏡系統在內的醫療成像應用中結合了患者安全性和視頻準確性。而iCoupler 固有的高速隔離功能（千兆隔離）簡化了超高分辨率嵌入式安全醫療成像系統的構建（這些系統現在必須越來越多地支持最新的>4K顯示器，這有助于更快做出診斷并提高診斷準確性）。
性能三連升再增新技能，論隔離“優等生”的二十年自我修煉
隔離技術不可或缺的重要性吸引了全球很多半導體公司加大投資研發，當前的路線幾乎集中在傳統的光耦以及電容式隔離和電磁隔離三個大類。無論是速度、功耗，還是集成度，后兩種已經顯著勝出了傳統光耦隔離，而且光耦性能隨著時間而下降的缺點“深入人心”，磁隔離技術在耐壓、抗浪涌以及共模瞬變抗擾度(CMTI)方面，又比電容隔離更勝一籌。隨著汽車、醫療、工業自動化等行業與邊緣計算的融合，對可靠性和安全性的要求不斷提高，基于磁隔離的技術獲得越來越多的應用青睞，ADI iCoupler推出20多年以來已經獲得超過50億通道的應用。
持續的創新使ADI保持為數字隔離器技術的領先者，ADI iCoupler獲得50億通道應用。
迄今ADI iCoupler技術已經實現三代產品迭代，數字隔離技術的產品功能與性能也不斷升級：從單通道到多通道數據隔離器到集成信號/數據和電源隔離、ADC等，從支持千兆數據隔離到支持2.5Gbps甚至更高的數據速度，功能與性能都在持續不斷的提升。這背后有例如第二代iCoupler技術采用OOK技術替代脈沖編解碼從而實現低傳播延遲，高可靠性以及高速率等優勢，第三代磁隔離的傳輸速率進一步提高，而與轉換器、放大器、電源等產品集成實現了更緊湊的方案，這些都為需要小尺寸高集成度、更高傳輸速率的邊緣智能應用提供了重要的技術支撐。

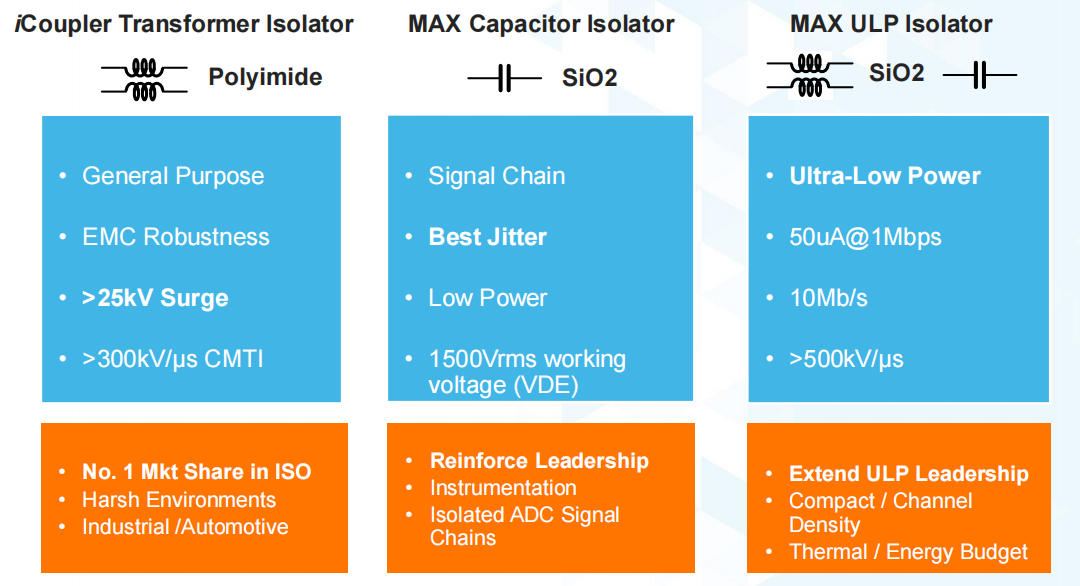

豐富的技術與產品組合提供滿足更多細分市場需求的隔離解決方案。
值得一提的是，對領先半導體企業美信的成功并購使得ADI可以進一步提供更豐富的產品組合，iCoupler數字隔離安全可靠性更高，電容隔離技術可以滿足高達10Mbps速率下的超低功耗特性，以及滿足對時鐘抖動更高的要求。而整合后的隔離技術研發團隊正在實現1+1>2的協同效應，在最新推出的數字隔離器MAX2242x/MAX2282x / MAX2244x系列中，已經實現了兼顧可靠穩定性下業界領先的高速微功耗隔離解決方案，與ADI上一代產品 ADuM144x/ADuM124x相比實現了全面的性能升級迭代。
ADI最新數字隔離器將微功耗/超低功耗隔離器的本質安全擴展到10Mbps。
ADI的iCoupler數字隔離技術誕生于世紀初期，iCoupler一路跟隨應用創新而不斷升級迭代，而今的邊緣智能設備比以往任何時候都更需要更高級別的安全性和數據完整性，高性能和敏感型電子系統也越來越多，每次設計時都必須考慮數字隔離的應用，未來隔離依然會朝向更高耐壓、更快傳輸速度以及更高集成度發展。ADI繼續將iCoupler 技術嵌入高度集成的解決方案中，這些解決方案可組合并簡化高度復雜的邊緣智能應用的信號鏈。
